首丰测量技术进口X 射线荧光光谱仪

[2018-09-14]

X 射线荧光光谱仪

现将相关资料寄上，供贵司选择设备时参考，并就有关问题说明如下：

1、公司有 130 多年的历史，是世界上最大的分析仪器生产商之一。

2、 EDX 系列产品自 1998 年开始在中国销售，在 2002 年 EDX 系列产品开始大规模在电子电气行业销售，用于检测电子电气产品中的有害元素。

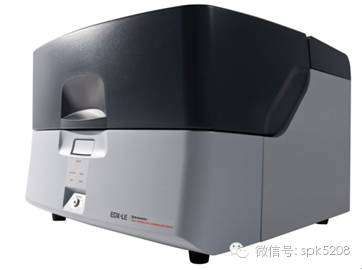

3、按贵公司要求，选择 EDX-LE 无疑是最佳选择。EDX-LE 是岛津 2010 年 7 月发布的最新型能量色散型X 射线荧光光谱仪，集合了 EDX系列之精华，性能特点主要体现在如下

 几个方面：

1）使用当前最高水平的 X 射线管，充分考虑到国内有些潮湿炎热的气候状况，在散热、防潮方面做了充分的模拟试验，真正适合恶劣气候环境下电子电气生产企业的工作环境；

2）延续了岛津在电子电气累积十年并不断改进的分析方法，保证测试数据的稳定和可靠；

3）采用电子制冷检测器，无需添加液氮，提高使用方便性；

4）标准配置的快速筛选软件，自动选择最合适的分析程序，避免操作人员误操作带来的误判；

5）全面的金属成分分析、镀层测厚、RoHS/ELV 分析等功能应对。

 如有其它问题请随时与我们联系，谢谢！

                                         北一精机（台湾）股份有限公司分析仪器事业部

附件一 ：能量色散型 X 荧光光谱仪 EDX 原理简介

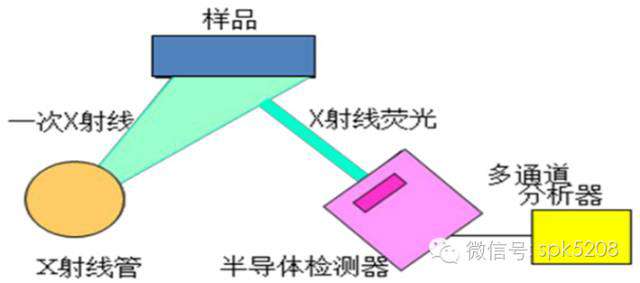

来自 X 射线管的特征X 射线照射到样品上，样品中含有的元素受 X 射线激发后会发出特有能量的 X 射线荧光。用检测器检测X 射线荧光，根据 X 射线荧光的能量进行定性（确定含有什么元素），根据X 射线荧光的强度进行定量（确定元素的含量）。

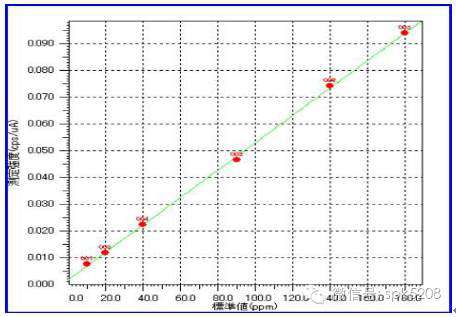

检测器直接测定的是元素 X 射线荧光的强度，而我们关心的是元素的含量。利用X 射线荧光的强度与元素含量存在比例关系，我们通过测定已知含量的标准样品建立工作曲线（安装工程师设定），再根据待测样品的X 射线荧光的强度通过计算机自动换算为含量值。

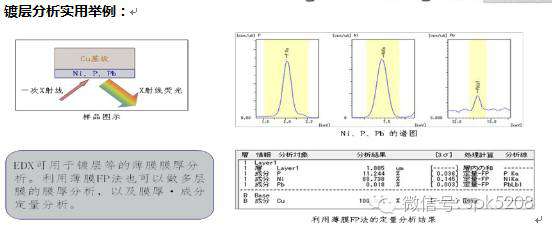

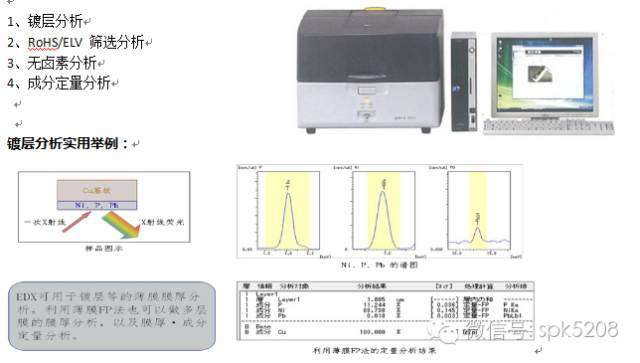

镀层测厚主要包括五金电镀，如电器开关、继电器、汽车零配件等上的连接件，以及PCB 板铜箔及其贴片，都会涉及到镀层和 RoHS/ELV 筛选分析。岛津能量色散型 X 射线荧光分析仪 EDX-LE以其高性能、高稳定性和全面的功能，帮助你轻松完成复杂繁琐的工作。

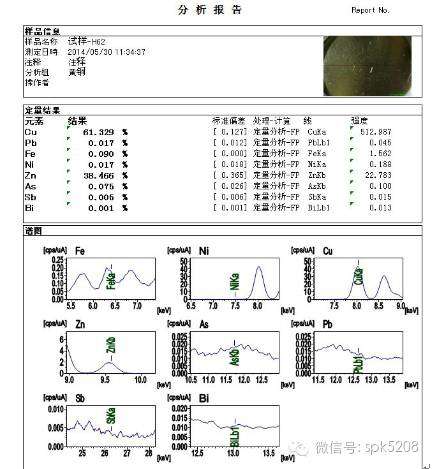

成分定量分析实用举例：

一、应对各种环保法规的要求：

RoHS/ELV 指令:

2）IEC61249限制物质和阈值（ppm）

欧盟 IEC技术委员会推荐，X射线荧光法作为行业认可的快速筛选方法。

二、构建绿色产品和绿色环保供应链的要求：

三、生产企业的实际要求：

生产企业不是专业的测试机构，他们普遍对测试设备有以下要求：

1、样品无需复杂的前处理、无需专业的化学人才和试剂；

2、检测时间快，能满足大量样品需要；

3、操作简便，易学；

4、使用成本低

而 EDX 具备了以上的所有优点。

附件三：  EDX-LE 的优势：

一、设计理念：从"分析仪器"到"检查仪器"蜕变

1、专业且功能全面的仪器

应对 RoHS/ELV 指令需要仪器有功率足够大的光管及分辨率足够小的检测器，相对于镀层测厚

及金属成分分析，对仪器硬件及软件的要求更高，因此，满足环保指令的同时，应对镀层测厚及

金属成分分析，EDX-LE 是游刃有余的。

2、使用简便、故    率低的仪器  ：

配备电子制冷检测器减少了日常维护工作；

配置自动点检功能，延长 X 射线光管和高压发生器的使用寿命；

初学者也可以操作的导航式画面，不依赖于操作人员的水平也能得出准确的数据；

"起動・校正"等仪器自动稳定程序，避免操作人员的失误操作。

3、超越同类型产品的高性能仪器：

通过滤光片、工作曲线法、FP 法、形状和厚度修正软件等一系列的硬件、软件配合，最大限

度提升分辨率，测试数据的稳定性及准确度更进一步。

4、本质安全的仪器：

设计充分考虑到 X 射线的防护，仪器工作时周围一米内的 X 射线强度小于国际标准1µsv/h，

是唯一得到国内环保部门豁免的 EDX 类仪器。

二、检测能力：提高用户不受相关法规处罚的安全系数。

1、超标的元素能如实检测出来：

*选用高灵敏度、高计数率的检测器，塑胶中五元素的检测下限都在 5ppm 以内；

*使用有针对性的滤光片，降低背景，提高信噪比；

PVC 塑胶@100 秒

2、避免将合格的样品误判：

*同类检测器中最高的分辨率，对于干扰较多的 Pb 元素，选用两条特征谱线分析；

*采用工作曲线法为主，FP 法补充的分析方法，筛选分析软件可根据样品材质自动选择最适

合的分析方法，避免操作人员的误判；

*形状和厚度修正软件，避免不规则样品带来的误差.

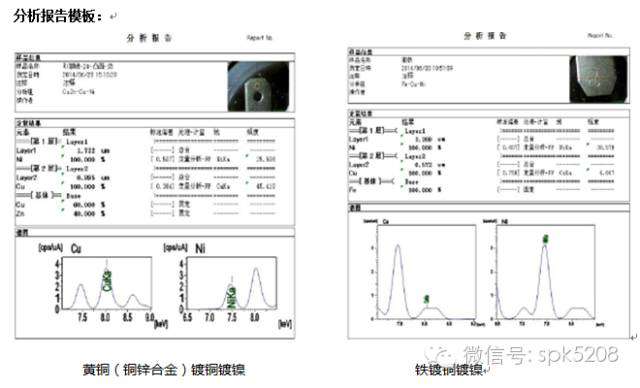

3、符合 RoHS 指令的报告格式

3、符合 RoHS 指令的报告格式

输出报告中含有测试数据、标准偏差、谱图和样品图片等各种 RoHS 指令必需的信息。
